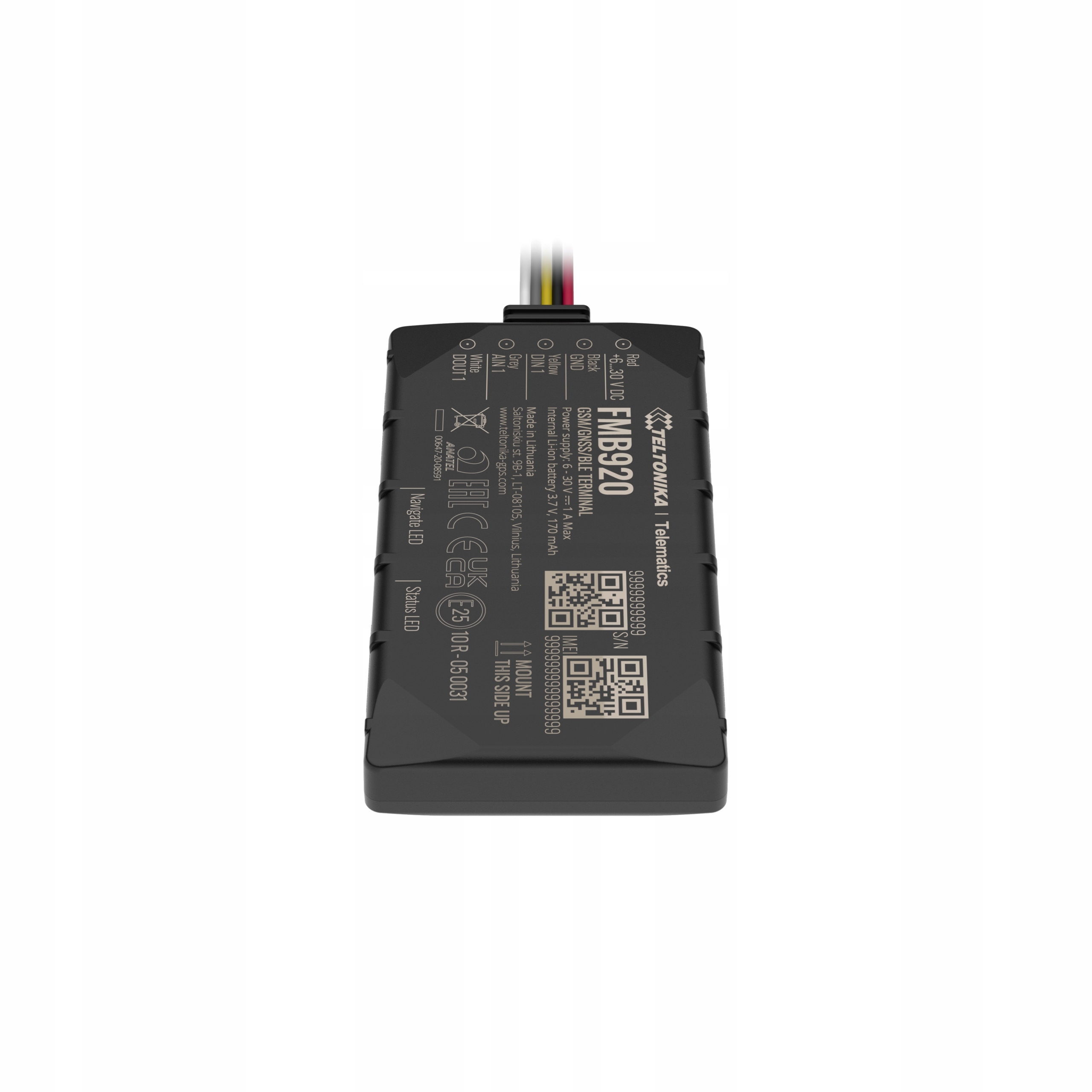

Teltonika FMB920 to lekki terminal śledzący w czasie rzeczywistym z łącznością GNSS, GSM i Bluetooth, który jest w stanie zbierać współrzędne urządzenia i inne przydatne dane oraz przesyłać je przez sieć GSM do serwera. Urządzenia peryferyjne Bluetooth mogą znacznie rozszerzyć funkcjonalność urządzenia bezprzewodowo. To urządzenie doskonale nadaje się do zastosowań, w których potrzebne jest pozyskiwanie lokalizacji odległych obiektów: ochrona, zarządzanie flotą, wypożyczalnie samochodów, firmy taksówkarskie, transport publiczny, firmy logistyczne, samochody osobowe i tak dalej.

Zawartość Paczki
Zawartość opakowania zależy od kodu zamówienia i może być dostosowana do potrzeb klienta.

Urządzenie FMB920 dostarczane jest do klienta w kartonie zawierającym całe wyposażenie niezbędne do eksploatacji. Pakiet zawiera:

• Urządzenie FMB920.
• Górne i dolne części pokrywy urządzenia.
• Kabel zasilający wejście i wyjście z pinami przyłączeniowymi 1×5, który jest już zainstalowany w urządzeniu
• Lokalizacja i śledzenie.
• Model FMB920 ma wbudowany układ GPS, a także obsługuje GLONASS. Obsługuje również technologię Assisted GPS (A-GPS).

Tryb śledzenia można elastycznie konfigurować: poruszając się co 100 m i co 60 sekund oraz domyślnie obracając się o 30 stopni. Gdy nie ma ruchu (wykryty przez status „Zapłon”), tracker wysyła dane co 180 sekund.

Sieci komórkowe
Dzięki czterozakresowemu modułowi GSM 2G FMB920 może być obsługiwany na całym świecie.

Interfejsy
Model FMB920 posiada takie interfejsy jak:

• Zasilanie 10-30V
• 1 wejście cyfrowe
• 1 wejście analogowe
• 1 cyfrowe wyjście z otwartym kolektorem (podłączenie zewnętrznych przekaźników, diod LED, brzęczyków itp.)
• 2 diody LED wskazujące stan urządzenia.
• Ostre zachowanie podczas jazdy
• W urządzeniu FMB920 dostępne są cztery scenariusze. Wyjście cyfrowe jest wykorzystywane w scenariuszach – jazda ECO/jazda ekologiczna i/lub przekroczenie prędkości;

Scenariusze jazdy ekologicznej/zielonej.
Pomaga zapobiegać i kontrolować kierowcę pod kątem ostrej jazdy. Scenariusz jazdy ekologicznej stale monitoruje: siły przyspieszania, hamowania i pokonywania zakrętów w zależności od wbudowanego akcelerometru lub jazdy ekologicznej w zależności od GPS. W razie potrzeby urządzenie sprawdza sterownik. Czułość monitorowania jest konfigurowalna.

DOUT1 jest sterowany scenariuszem dla potrzeb użytkownika, np. brzęczykiem lub diodą LED. Konfigurowalny jest również czas aktywacji wyjścia po ostrym zdarzeniu.

Aby oszczędzić ruch GPRS zdarzenie ECO driving/Green driving zostanie wygenerowane (włączone do zapisów) tylko wtedy, gdy zmierzone wartości FMB920 będą wyższe niż ustawione w konfiguracji, bez dodatkowych ustawień I/O.

Aby zapobiec generowaniu fałszywych zdarzeń, gwałtowne przyspieszanie i gwałtowne hamowanie jest monitorowane tylko wtedy, gdy spełnione są następujące warunki:

• Zapłon jest włączony (DIN1 = 1)
• Prędkość pojazdu jest równa lub wyższa niż 10 km/h

Ostre pokonywanie zakrętów jest monitorowane tylko wtedy, gdy spełnione są następujące warunki:

• Zapłon jest włączony (DIN1 = 1)
• Prędkość pojazdu jest równa lub wyższa niż 30 km/h Jazda ECO lub Scenariusz ekologicznej jazdy? Jazda ekologiczna opiera się na wartości akcelerometru, a jazda ekologiczna na podstawie pozycji GPS.

Scenariusz przekroczenia prędkości.
Pomaga zapobiegać przekroczeniu ustalonej prędkości i w razie potrzeby kontroluje kierowcę. DOUT1 jest kontrolowany przez scenariusz dla potrzeb użytkownika, do zarządzania brzęczykiem, diodą LED itp.

Cechy

• Transceiver Bluetooth w pełni zgodny ze specyfikacją Bluetooth V3.0 dla zewnętrznych urządzeń peryferyjnych.
• Obsługa do 4 czujników temperatury, wilgotności lub paliwa BLE.
• Karta pamięci micro SD o pojemności do 32 GB na maksymalnie 275 milionów nagrań.
• Obudowa z certyfikatem IP54.
• W pełni sterowalne wyjście cyfrowe przez SMS i konfigurator.
• Bardzo mała i łatwa w montażu obudowa w miejscach o ograniczonym dostępie.
• Szybka pierwsza poprawka GPS.
• Śledzenie w czasie rzeczywistym.
• Przesyłanie pozyskanych danych przez GPRS (protokoły TCP/IP i UDP/IP).
• Inteligentny algorytm połączeń GPRS dla oszczędności ruchu GPRS.
• Praca w sieciach roamingowych według listy preferowanych dostawców GSM.
• Zdarzenia z detekcji elementów I/O i wysyłanie przez GPRS lub SMS.
• Automatyczne wykrywanie geofencingu i holowania w celu zapobiegania kradzieży samochodu.
• Tryb głębokiego uśpienia (pobór mocy poniżej 2 mA).
• Aktualizacja oprogramowania i konfiguracji przez GPRS.
• Inteligentny tryb akwizycji danych.
• Nieodłączany kabel z kolorową wstążką.
• Łatwy w montażu.
• Konfiguracja przez Bluetooth.
• Wykrywanie awarii.
• Wykrywanie holowania za pomocą akcelerometru.
• Inteligentna akwizycja danych w oparciu o:
  • Czas
  • Dystans
  • Kąt
  • Zapłon lub inne zdarzenia we/wy
• Możliwość konfiguracji za pomocą poleceń Secured SMS i konfiguratora na PC.
• Wskaźnik LED

FMB920 posiada dwie diody LED stanu:

• Dioda LED stanu: wskazuje tryb GSM/GPRS.
• Dioda LED nawigacji: wskazuje odbiór sygnału GPS.

Komendy sms dla połączenia się TrackSystem:

flush {numer_imei},{nazwa_apn}, , ,52.57.1.136,47776,0

lub

  setparam 240 {nazwa_apn}

  setparam 241 {apn_user}

  setparam 242 {apn_pass}

  setparam 3240 1,52.57.1.136,47776,0,300

  setparam 157 1

  setparam 3240 1

Jak włożyć kartę Micro-SIM?

1. Delikatnie zdejmij pokrywę FMB920 za pomocą plastikowego narzędzia do podważania z obu stron.
2. Włóż kartę Micro-SIM , jak pokazano, z wyłączonym żądaniem kodu PIN lub przeczytaj Informacje zabezpieczające , jak wprowadzić ją później w Konfiguratorze. Upewnij się, że ścięty róg karty Micro-SIM jest skierowany do przodu do gniazda.
3. Podłącz baterię w sposób pokazany na urządzeniu. Umieść baterię w miejscu, w którym nie zasłania innych elementów.
4. Załóż z powrotem pokrywę urządzenia. Urządzenie jest gotowe do podłączenia.

Uwaga: Wkładanie/wyjmowanie karty micro-SIM musi odbywać się przy wyłączonym urządzeniu – napięcie zewnętrzne i odłączona bateria wewnętrzna. W przeciwnym razie karta Micro-SIM może ulec uszkodzeniu lub urządzenie jej nie wykryje.

Połączenie z komputerem (Windows)

1. Zasilanie FMB920 napięciem stałym 6-30 V za pomocą kabla zasilającego . Diody LED powinny zacząć migać, patrz „ Status diody FMB920 ”.
2. Podłącz urządzenie do komputera za pomocą kabla Micro-USB lub połączenia Bluetooth :

• Korzystanie z kabla Micro-USB: Musisz zainstalować sterowniki USB, patrz ” Jak zainstalować sterowniki USB (Windows) „
• Korzystanie z Bluetooth: FMB920 Bluetooth jest domyślnie włączony. Włącz Bluetooth na swoim komputerze, a następnie wybierz Dodaj Bluetooth lub inne urządzenie > Bluetooth . Wybierz swoje urządzenie o nazwie – „ FMB920_last_7_imei_digits ”, bez LE na końcu. Wprowadź domyślne hasło 5555 , naciśnij Połącz , a następnie wybierz Gotowe .

Jesteś teraz gotowy do korzystania z urządzenia na swoim komputerze.

Jak zainstalować sterowniki USB (Windows)

1. Proszę pobrać sterowniki portu COM z Teltoniki tutaj .
2. Rozpakuj i uruchom TeltonikaCOMDriver.exe .
3. Kliknij Dalej w oknie instalacji sterownika.
4. W następnym oknie kliknij przycisk Instaluj .
5. Instalator będzie kontynuował instalację sterownika i ostatecznie pojawi się okno potwierdzenia. Kliknij przycisk Zakończ , aby zakończyć konfigurację.

Konfiguracja (Windows)

Na początku urządzenie FMB920 będzie miało ustawione domyślne ustawienia fabryczne. Ustawienia te należy zmienić zgodnie z potrzebami użytkownika. Konfigurację główną można przeprowadzić za pomocą oprogramowania Teltonika Configurator . Pobierz najnowszą wersję konfiguratora FMB920 stąd . Konfigurator działa w systemie Microsoft Windows i wykorzystuje wymagany system MS .NET Framework. Upewnij się, że masz zainstalowaną odpowiednią wersję.

Potrzebujesz pomocy?

Wejdź na stronę: https://wiki.teltonika-gps.com/view/FMB920
