To narzędzie monitorujące pozwala analizować parametry trackera i ich atrybuty jako przepływ. Używając go, możesz skupić się na niezbędnych urządzeniach i danych, które Cię interesują:

• Wybierz tylko te trackery i parametry, na których chcesz się skupić.
• Uzyskaj dostęp do najnowszych znanych wartości (z wyłączeniem wartości null) lub do wszystkich ostatnich wartości (z wyłączeniem wartości null).
• Śledź, w jaki sposób dane są wzbogacane i przeliczane oraz jakie wyniki są generowane.
• Przejrzyj zrzuty TCP i dzienniki węzłów w celu szczegółowego rozwiązywania problemów.
• Porównaj dane z różnych źródeł, aby uzyskać głębszy wgląd.

To jak prześwietlenie Twoich danych, dostosowane tak, aby pokazać dokładnie to, czego potrzebujesz!

Narzędzie Data Stream Analyzer jest dostępne dla właścicieli kont w sekcji Account Settings (Ustawienia konta) . Aby uzyskać do niego dostęp:

1. Kliknij ikonę profilu w lewym górnym rogu ekranu, aby otworzyć ustawienia konta
2. Na pasku bocznym ustawień wybierz opcję IoT Logic
3. Kliknij

Przyjrzyjmy się bliżej wszystkim możliwościom i funkcjom, które tu znajdziesz.

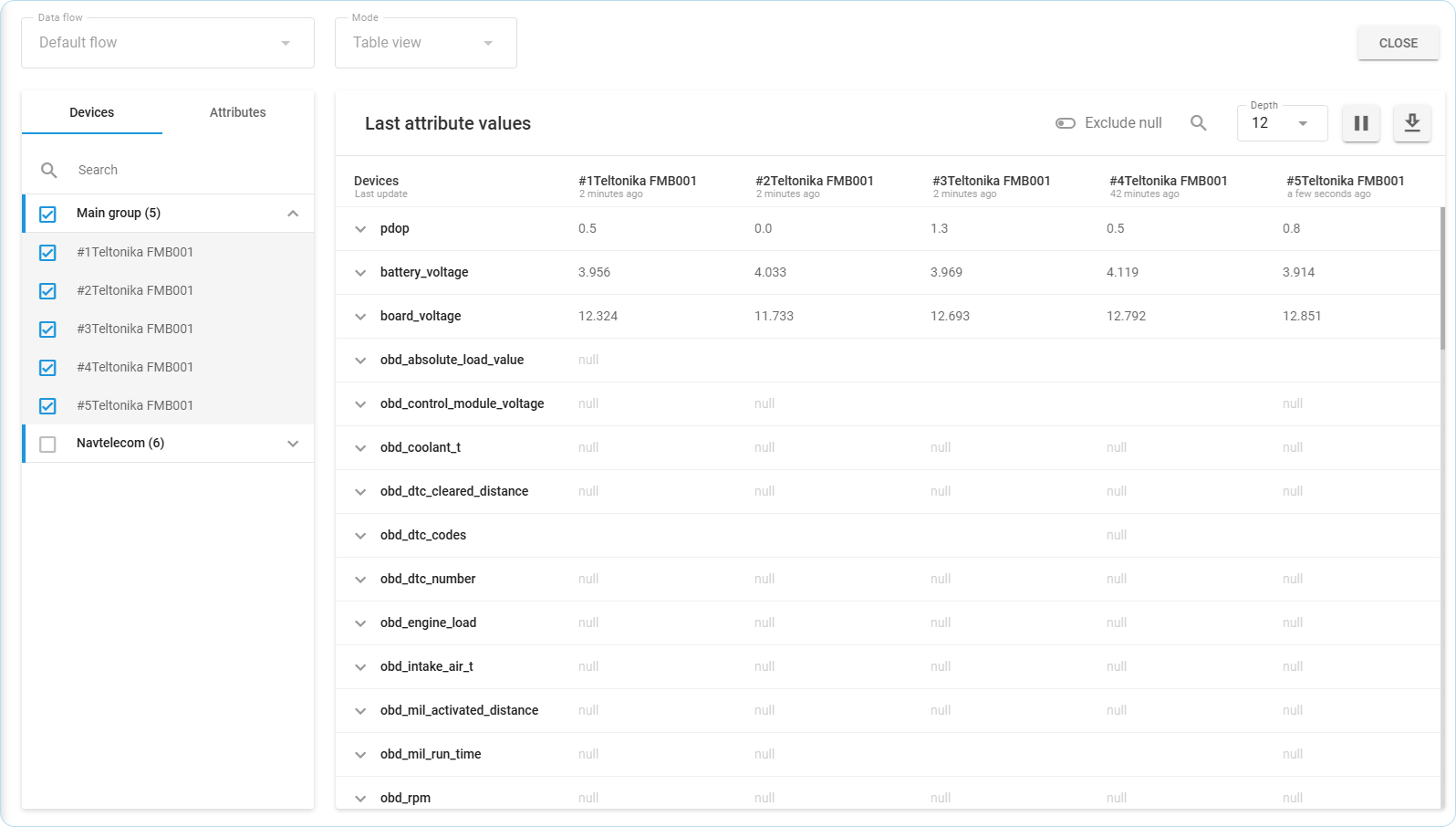

Główne parametry

W górnym menu zebrane są główne elementy sterujące narzędziem monitorującym.

Przepływ danych : Ta kontrola umożliwia wybór z listy rozwijanej przepływów utworzonych na Twoim koncie użytkownika. Jest to główny parametr grupowania, więc będziesz mógł wyszukiwać urządzenia i atrybuty należące tylko do wybranego przepływu.

Tryb : Narzędzie monitora może pracować w dwóch trybach. Widok narzędzia zależy od wybranego trybu.

• Widok tabeli : W tym trybie zdekodowane dane z trackerów są wyświetlane w formie tabeli.
• Dzienniki przepływu : Ten tryb pokazuje ogólne dzienniki, zrzuty TCP i dzienniki węzłów w wybranym przepływie. Zostanie dodany w następnych iteracjach.

Opcje powyżej są obecnie nieaktywne i zawierają domyślne wybory. Będą dostępne wraz z dalszymi ulepszeniami funkcjonalności IoT Logic. Bądź na bieżąco!

Kliknięcie przycisku Zamknij spowoduje powrót do głównego ekranu IoT Logic.

Przyjrzyjmy się teraz bliżej sekcjom interfejsu i informacjom w nich dostępnym.

Widok tabeli

Górny pasek menu

W górnym menu znajdują się główne elementy sterujące widokiem tabeli.

Przełącznik Wyklucz wartość null : To ustawienie umożliwia przełączanie się pomiędzy dwoma trybami wyświetlania danych:

• Wył. — Wyświetla wszystkie wartości na podstawie pakietów otrzymanych z urządzenia, w tym te, w których wybrany parametr ma wartości null (brakujące). Ten tryb zapewnia pełny widok wszystkich danych pakietowych.
• Włączone — wyświetla tylko pakiety, w których informacje zostały faktycznie odebrane od trackerów dla wybranego parametru, z prawidłowymi, niezerowymi wartościami. Innymi słowy, filtruje niekompletne dane.

Głębokość : Ta kontrola odpowiada za głębokość danych historycznych i definiuje zakres ostatnich danych do wyświetlenia. Na przykład, ile kroków w przeszłość musimy przejść, aby wyświetlić wartości atrybutów i parametrów. Maksymalnie jest 12 kroków w przeszłość. Możesz wybrać, ile kroków chcesz zobaczyć i sprawdzić, jak zmieniają się wartości. Na przykład, jeśli ustawisz głębokość=4, zobaczysz wartości dla trzech kroków z przeszłości [3], [2], [1] i ostatnio otrzymane wartości [0].

Odtwórz/Wstrzymaj : Ten przycisk umożliwia rozpoczęcie pobierania aktualizacji wartości do tabeli w czasie rzeczywistym lub wstrzymanie aktualizacji.

Wartość wyszukiwania : To pole służy do wyszukiwania określonej wartości spośród wszystkich parametrów w tabeli. Maksymalnie można wyszukiwać 100 symboli. Na przykład, jeśli sprawdzasz działanie zdarzeń i szukasz określonego z urządzenia, które powinno zostać wyzwolone, wyszukiwana wartość zostanie podświetlona.

Eksport : Możesz eksportować wszystkie logi za pomocą przycisku eksportu, aby udostępniać informacje innym specjalistom. Informacje będą w formacie JSON, aby ułatwić ich odczytanie.

Blok urządzeń i atrybutów

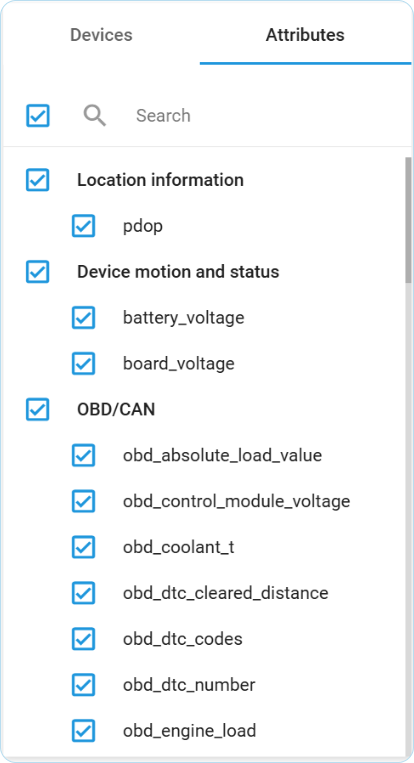

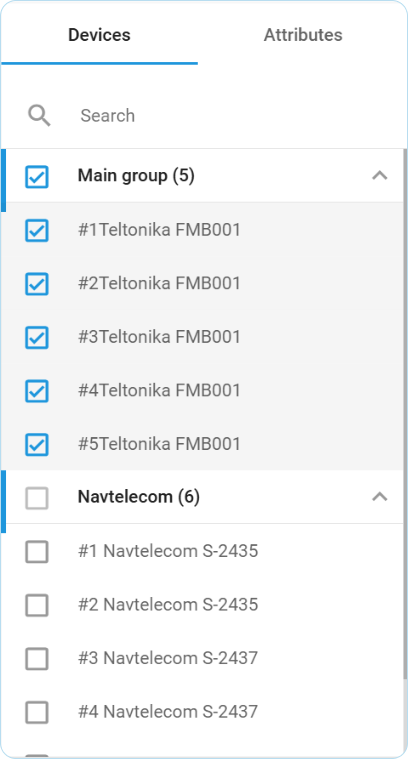

Lewy blok menu zawiera listę trackerów i atrybutów należących do wybranego przepływu. Aby przełączać się między listami, użyj przycisków Devices i Attribute na górze listy. Możesz wyszukiwać urządzenia według ID, a atrybuty według ich nazw.

Możesz wybrać do 10 trackerów. Po wybraniu zostaną wyświetlone wszystkie atrybuty obsługiwane przez te urządzenia, co pozwoli Ci wybrać dowolną liczbę do wyświetlenia w tabeli. Dostępne będą tylko atrybuty istotne dla wybranych trackerów.

Ostatnia tabela wartości atrybutów

W tej tabeli zostaną wyświetlone informacje o otrzymanych wartościach dla wybranych urządzeń i atrybutów.

Tabela przedstawia informacje w następujący sposób:

• Wiersz nagłówka tabeli to lista urządzeń wybranych do monitorowania. Urządzenia te staną się kolumnami, które pokażą wartości z każdego urządzenia.
• Wiersze z nazwami atrybutów będą grupować dane z wybranego atrybutu. Informacje zebrane na wybranej głębokości z tego atrybutu dla każdego trackera zostaną wyświetlone poniżej.
  Pierwsza kolumna w wierszach pod nazwą atrybutu z liczbami odpowiada za głębokość wartości. Gdzie 0 to bieżąca, 1 to poprzednia itd.

Po najechaniu kursorem myszy na dowolną wartość, zobaczysz dodatkowe dane dotyczące tego, kiedy ten parametr został wygenerowany przez moduł śledzący i kiedy został odebrany przez platformę:

Gdy nowe wartości zostaną otrzymane z dowolnego trackera, zostaną podświetlone na zielono na około 2 sekundy. W ten sposób zobaczysz, który parametr którego trackera został zaktualizowany. Kliknięcie na wiersz urządzenia spowoduje jego rozwinięcie, pokazując wartości historyczne ograniczone przez ustawioną Głębokość .

Czytanie tabeli

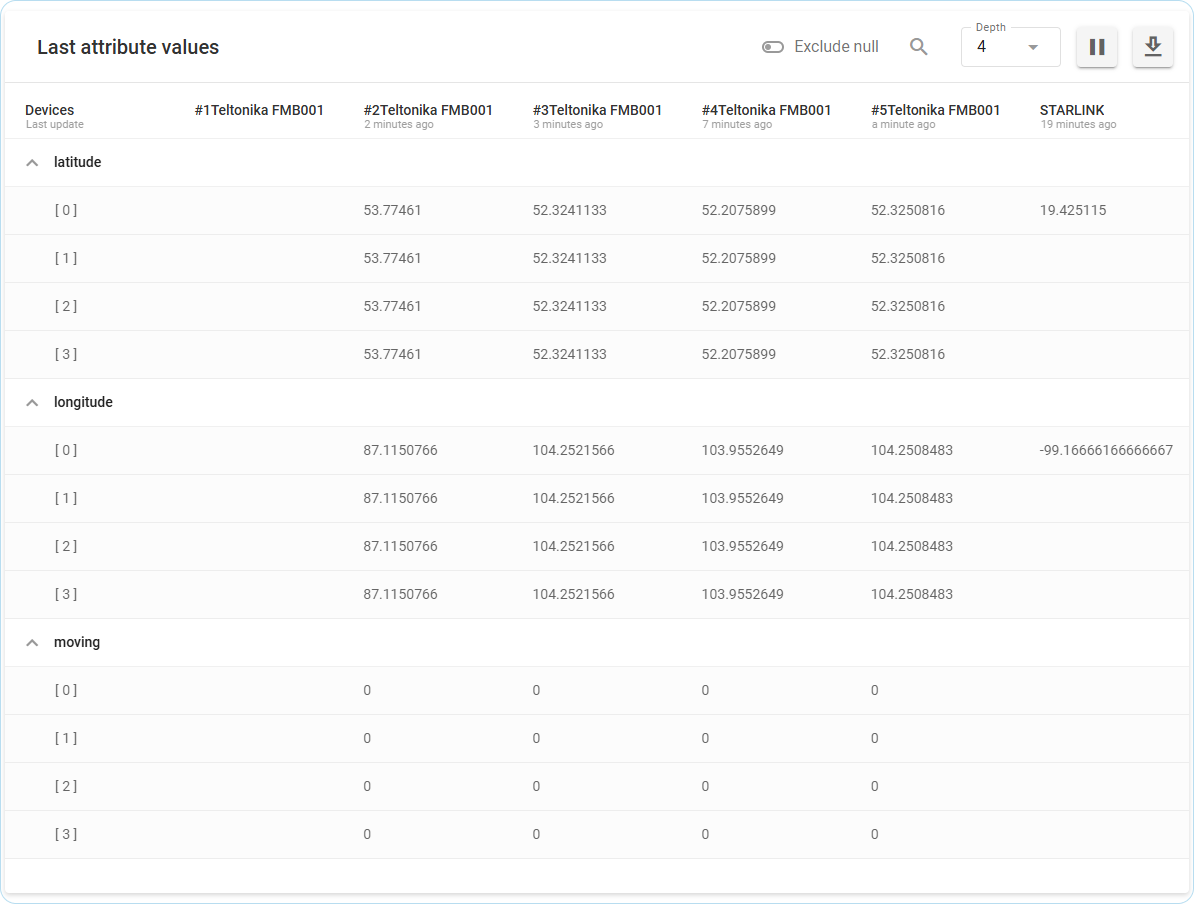

Zinterpretujmy wartości tabeli na przykładzie pokazanym na zrzucie ekranu powyżej i zobaczmy, jakie wnioski możemy z tego wyciągnąć:

• Urządzenie nr 1 Teltonika FMB001 nie zwraca żadnych wartości. Może to oznaczać, że urządzenie nie może dostarczyć tego konkretnego rodzaju danych. Sprawdź, czy istnieją inne atrybuty z wartościami dla tego urządzenia, jeśli nie, upewnij się, że urządzenie jest prawidłowo podłączone.
• Urządzenia #2Teltonika FMB001 – #5Teltonika FMB001 zwracają wartości w sposób spójny, co oznacza, że ​​są prawidłowo połączone. Ich lokalizację można określić za pomocą atrybutów szerokości i długości geograficznej . Ponieważ ich współrzędne pozostają niezmienne na kilku ostatnich poziomach głębokości , urządzenia są nieruchome. Potwierdza to dodatkowo atrybut ruchu , który ma wartość 0. Na podstawie tych obserwacji dane wydają się być dokładne i aktualizowane w czasie rzeczywistym.
• Urządzenie STARLINK dostarczyło wartości tylko dla jednego poziomu głębokości , co sugeruje, że zostało niedawno podłączone. Brak wartości dla atrybutu ruchu prawdopodobnie wskazuje, że to urządzenie prawdopodobnie nie ma odpowiedniego czujnika.

Widok przepływu — już wkrótce!

Widok przepływu nie posiada żadnych konkretnych elementów sterujących, dlatego wyjaśnimy poszczególne składniki tego widoku.

• Węzeł : Jest to mapa sekwencji węzłów w przepływie, na której można wybrać konkretny węzeł do analizy.
• Dzienniki węzłów : Po wybraniu węzła jego dzienniki zostaną wyświetlone pod oknem węzła.
• Zrzut TCP : W tej sekcji znajdziesz logi serwera TCP dla trackerów należących do wybranego przepływu. Zobaczysz zrzut wszystkich trackerów przepływu na raz.

Możesz eksportować logi węzłów i zrzuty TCP za pomocą oddzielnych przycisków w odpowiednich sekcjach. Dzięki temu możesz udostępniać informacje innym specjalistom w celu dalszego badania, rozwiązywania problemów i diagnozowania nie tylko modułów śledzących, ale całego procesu roboczego.
